FA108減速機詳細信息

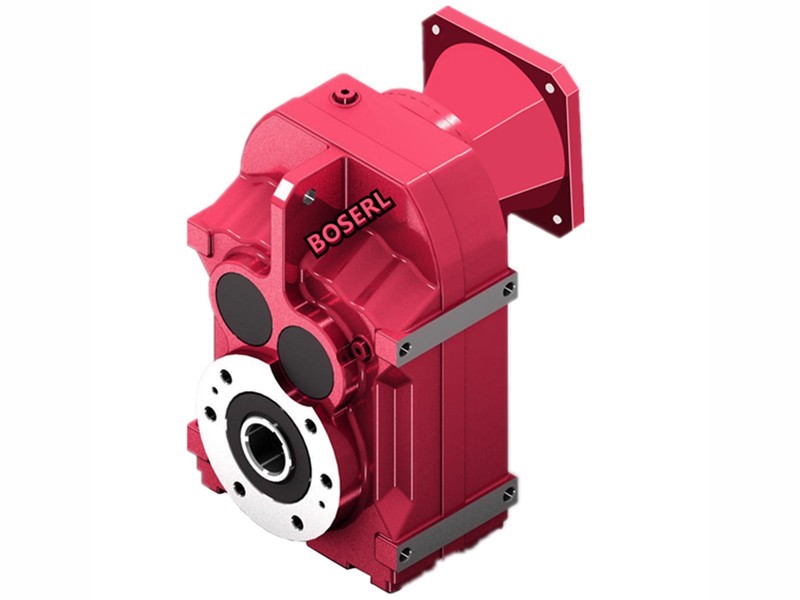

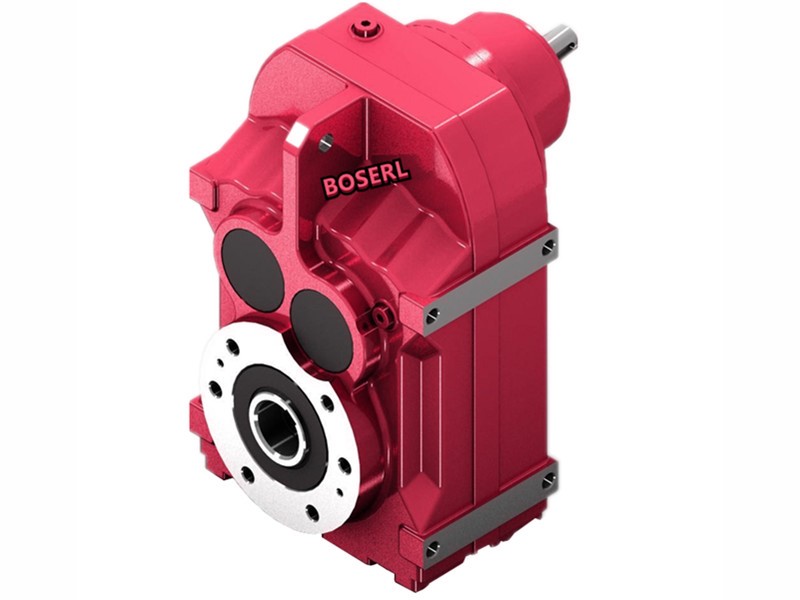

FA108減速機
訂購熱線：13360667204
FA108減速機選型計算：齒輪減速馬達
滑軌輸送機參數：拉動55000Kg，齒輪直徑φ205mm，行駛速度0.26m/s
運輸速度0.26m×60s=15.6m每分鐘
3.14(圓周率)×0.205m(齒輪直徑φ205mm)=0.6437m
15.6m÷0.6437m=24.23r/min輸出轉數
輸送物流55000Kg換算成N=539000n
539000n×0.1025齒輪半徑×0.06摩擦系數=3314.85×2=6629.7N.m輸出扭矩
1400電機輸入轉速÷24.23r/min=57.78減速比
6629.7N.m輸出扭矩÷57.78減速比=114.74N.m電機扭矩
114.74N.m電機扭矩?fù)Q算成電機功率=18.21KW左右
對應的FA108減速機選型參數：
型號：FA108-BVP18.5KW
減速比：58.12
輸出轉數：25轉
輸出扭矩：7000N.m
安全系數：1.1
FA108減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）分體減速機電機
FA108斜齒輪平行軸減速機型號：
FA108系列減速機參數大全：平行軸斜齒輪減速機
減速機配2.2KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y2.2KW | 254.40 | 2.2KW | 434kg | 58900N |
| F107Y2.2KW | 215.37 | 2.2KW | 434kg | 60100N |
| F107Y2.2KW | 199.31 | 2.2KW | 434kg | 60500N |
| F107Y2.2KW | 178.64 | 2.2KW | 434kg | 61100N |
減速機配3KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y3KW | 254.40 | 3KW | 437kg | 56300N |
| F107Y3KW | 215.37 | 3KW | 437kg | 57900N |
| F107Y3KW | 199.31 | 3KW | 437kg | 58600N |
| F107Y3KW | 178.64 | 3KW | 437kg | 59400N |
| F107Y3KW | 161.28 | 3KW | 437kg | 60100N |
減速機配4KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y4KW | 254.40 | 4KW | 448kg | 52400N |
| F107Y4KW | 215.37 | 4KW | 448kg | 54900N |
| F107Y4KW | 199.31 | 4KW | 448kg | 55800N |
| F107Y4KW | 178.64 | 4KW | 448kg | 57000N |
| F107Y4KW | 161.28 | 4KW | 448kg | 58000N |
| F107Y4KW | 146.49 | 4KW | 448kg | 58800N |
| F107Y4KW | 129.97 | 4KW | 448kg | 59600N |
| F107Y4KW | 117.94 | 4KW | 448kg | 60200N |
減速機配5.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y5.5KW | 215.37 | 5.5KW | 462kg | 49600N |
| F107Y5.5KW | 199.31 | 5.5KW | 462kg | 51100N |
| F107Y5.5KW | 178.64 | 5.5KW | 462kg | 53000N |
| F107Y5.5KW | 161.28 | 5.5KW | 462kg | 54400N |
| F107Y5.5KW | 146.49 | 5.5KW | 462kg | 55700N |
| F107Y5.5KW | 129.97 | 5.5KW | 462kg | 57000N |
| F107Y5.5KW | 117.94 | 5.5KW | 462kg | 57900N |
| F107Y5.5KW | 101.38 | 5.5KW | 462kg | 59100N |
| F107Y5.5KW | 92.47 | 5.5KW | 462kg | 59700N |
| F107Y5.5KW | 88.49 | 5.5KW | 462kg | 60000N |
| F107Y5.5KW | 83.99 | 5.5KW | 462kg | 60300N |
減速機配7.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y7.5KW | 178.64 | 7.5KW | 475kg | 47000N |
| F107Y7.5KW | 161.28 | 7.5KW | 475kg | 49300N |
| F107Y7.5KW | 146.49 | 7.5KW | 475kg | 51200N |
| F107Y7.5KW | 129.97 | 7.5KW | 475kg | 53200N |
| F107Y7.5KW | 117.94 | 7.5KW | 475kg | 54600N |
| F107Y7.5KW | 101.38 | 7.5KW | 475kg | 56400N |
| F107Y7.5KW | 92.47 | 7.5KW | 475kg | 57400N |
| F107Y7.5KW | 88.49 | 7.5KW | 475kg | 57800N |
| F107Y7.5KW | 83.99 | 7.5KW | 475kg | 58200N |
| F107Y7.5KW | 74.52 | 7.5KW | 475kg | 59200N |
| F107Y7.5KW | 67.62 | 7.5KW | 475kg | 59800N |
減速機配11KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y11KW | 117.94 | 11KW | 517kg | 47900N |
| F107Y11KW | 101.38 | 11KW | 517kg | 51000N |
| F107Y11KW | 92.47 | 11KW | 517kg | 52600N |
| F107Y11KW | 83.99 | 11KW | 517kg | 54100N |
| F107Y11KW | 74.52 | 11KW | 517kg | 55600N |
| F107Y11KW | 67.62 | 11KW | 517kg | 56700N |
| F107Y11KW | 58.12 | 11KW | 517kg | 56200N |
| F107Y11KW | 50.73 | 11KW | 517kg | 54900N |
| F107Y11KW | 43.03 | 11KW | 517kg | 53300N |
| F107Y11KW | 33.79 | 11KW | 517kg | 50700N |
| F107Y11KW | 27.57 | 11KW | 517kg | 48500N |
| F107Y11KW | 25.14 | 11KW | 517kg | 47500N |
減速機配15KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y15KW | 92.47 | 15KW | 537kg | 46000N |
| F107Y15KW | 88.49 | 15KW | 537kg | 47100N |
| F107Y15KW | 83.99 | 15KW | 537kg | 48400N |
| F107Y15KW | 74.52 | 15KW | 537kg | 50800N |
| F107Y15KW | 67.62 | 15KW | 537kg | 52600N |
| F107Y15KW | 58.12 | 15KW | 537kg | 52200N |
| F107Y15KW | 50.73 | 15KW | 537kg | 51500N |
| F107Y15KW | 43.03 | 15KW | 537kg | 50300N |
| F107Y15KW | 37.61 | 15KW | 537kg | 49300N |
| F107Y15KW | 31.80 | 15KW | 537kg | 47900N |
| F107Y15KW | 33.79 | 15KW | 537kg | 48400N |
| F107Y15KW | 27.57 | 15KW | 537kg | 46700N |
| F107Y15KW | 25.14 | 15KW | 537kg | 45800N |
| F107Y15KW | 21.76 | 15KW | 537kg | 44500N |
減速機配18.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y18.5KW | 74.52 | 18.5KW | 579kg | 46200N |
| F107Y18.5KW | 67.62 | 18.5KW | 579kg | 48500N |
| F107Y18.5KW | 58.12 | 18.5KW | 579kg | 48700N |
| F107Y18.5KW | 50.73 | 18.5KW | 579kg | 48400N |
| F107Y18.5KW | 43.03 | 18.5KW | 579kg | 47700N |
| F107Y18.5KW | 37.61 | 18.5KW | 579kg | 47000N |
| F107Y18.5KW | 31.80 | 18.5KW | 579kg | 46000N |
| F107Y18.5KW | 33.79 | 18.5KW | 579kg | 46400N |
| F107Y18.5KW | 27.57 | 18.5KW | 579kg | 45000N |
| F107Y18.5KW | 25.14 | 18.5KW | 579kg | 44300N |
| F107Y18.5KW | 21.76 | 18.5KW | 579kg | 43200N |
減速機配22KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y22KW | 58.12 | 22KW | 587kg | 45200N |
| F107Y22KW | 50.73 | 22KW | 587kg | 45300N |
| F107Y22KW | 43.03 | 22KW | 587kg | 45100N |
| F107Y22KW | 37.61 | 22KW | 587kg | 44700N |
| F107Y22KW | 31.80 | 22KW | 587kg | 44000N |
| F107Y22KW | 33.79 | 22KW | 587kg | 44300N |
| F107Y22KW | 27.57 | 22KW | 587kg | 43300N |
| F107Y22KW | 25.14 | 22KW | 587kg | 42700N |
| F107Y22KW | 21.76 | 22KW | 587kg | 41800N |
| F107Y22KW | 19.20 | 22KW | 587kg | 40900N |
減速機配30KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y30KW | 43.03 | 30KW | 655kg | 39200N |
| F107Y30KW | 37.61 | 30KW | 655kg | 39600N |
| F107Y30KW | 31.80 | 30KW | 655kg | 39700N |
| F107Y30KW | 27.57 | 30KW | 655kg | 39500N |
| F107Y30KW | 25.14 | 30KW | 655kg | 39300N |
| F107Y30KW | 21.76 | 30KW | 655kg | 38800N |
| F107Y30KW | 19.20 | 30KW | 655kg | 38300N |
| F107Y30KW | 16.58 | 30KW | 655kg | 37600N |
| F107Y30KW | 14.67 | 30KW | 655kg | 36900N |
| F107Y30KW | 12.33 | 30KW | 655kg | 35800N |
| F107Y30KW | 9.96 | 30KW | 655kg | 34400N |
減速機配37KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y37KW | 27.57 | 37KW | 702kg | 36200N |
| F107Y37KW | 25.14 | 37KW | 702kg | 36300N |
| F107Y37KW | 21.76 | 37KW | 702kg | 36200N |
| F107Y37KW | 19.20 | 37KW | 702kg | 36000N |
| F107Y37KW | 16.58 | 37KW | 702kg | 35600N |
| F107Y37KW | 14.67 | 37KW | 702kg | 35100N |
| F107Y37KW | 12.33 | 37KW | 702kg | 34300N |
| F107Y37KW | 9.96 | 37KW | 702kg | 33200N |
| F107Y37KW | 9.69 | 37KW | 702kg | 32400N |
| F107Y37KW | 8.37 | 37KW | 702kg | 31799N |
| F107Y37KW | 7.40 | 37KW | 702kg | 31000N |
| F107Y37KW | 6.22 | 37KW | 702kg | 30000N |
減速機配45KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F107Y45KW | 27.57 | 45KW | 737kg | 31500N |
| F107Y45KW | 25.14 | 45KW | 737kg | 32600N |
| F107Y45KW | 21.76 | 45KW | 737kg | 33200N |
| F107Y45KW | 19.20 | 45KW | 737kg | 33300N |
| F107Y45KW | 16.58 | 45KW | 737kg | 33300N |
| F107Y45KW | 14.67 | 45KW | 737kg | 33100N |
| F107Y45KW | 12.33 | 45KW | 737kg | 32600N |
| F107Y45KW | 9.96 | 45KW | 737kg | 31900N |
| F107Y45KW | 9.69 | 45KW | 737kg | 30900N |
| F107Y45KW | 8.37 | 45KW | 737kg | 30400N |
| F107Y45KW | 7.40 | 45KW | 737kg | 29900N |
| F107Y45KW | 6.22 | 45KW | 737kg | 29000N |
FA108減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約
推薦類似型號：F108減速機
關鍵詞:GFA系列減速器配馬達一體式_分體電機減速機_分體減速機_分體減速機電機_分體電機_FA系列減速機_FA型減速機_GFA系列減速機_FA系列減速器_FA系列減速機生產廠家
FA系列齒輪減速馬達型號：FA28減速機,FA38減速機,FA48減速機,FA68減速機,FA78減速機,FA88減速機,FA98減速機,FA108減速機,FA128減速機,FA158減速機
FA系列電動機減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: FA108減速機 FA107斜齒輪平行軸減速機 FA107系列減速機 FA107減速機傳動比 FA107減速機選型參數 FA107減速機CAD三維圖
